5. Как одним кликом мышки сменить ВСЕ фасады в проекте кухни?

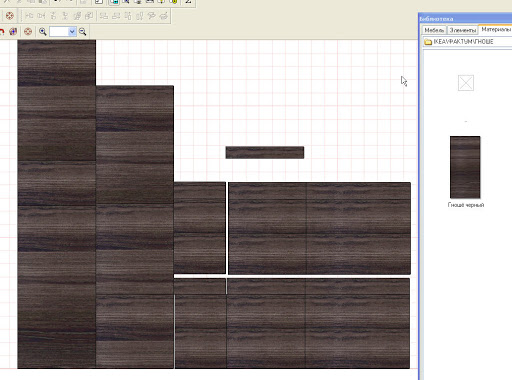

Довольно часто возникает необходимость замены моделей фасадов, но в pro100 невозможно заменить группу деталей (например фасадов или ручек) одним кликом мышки, так как отсутствует операция групповой замены Элементов. Операция групповой замены в pro100 доступна только для Материалов (текстур jpg файлов). Для размерного ряда простых моделей фасадов (модерн например) достаточно создать бесшовную текстуру, а замену провести перетаскиванием этой текстуры при нажатом shift. Все фасады, к которым привязана эта модель изменятся во всем проекте pro100. Как показано ниже:
Однако для сложных фасадов (классических например) такой способ не подходит. При перетаскивании текстуры одного габарита на все фасады размерного ряда, она искажается, как показано ниже:
Для получения неискаженных фасадов необходимо к каждому габариту привязать соответстующую ему по габариту текстуру. Подробнее об этом в уроке :"Проектирование фасадов". Правильное изображение фасадов:
В этом случае для смены всех фасадов в проекте можно применить следующий исскуственный прием. Рассмотрим на примере размерного ряда кухонь IKEA FAKTUM
1. Создаем в Материалах на каждую модель фасадов свою папку текстур. В нашем примере это папки моделей ФАГЕРЛАНД и ЭДЕЛЬ Классика.
2. Помещаем в каждую папку набор текстур всех типоразмеров модельного ряда с одинаковыми именами, как это показано ниже:
3. Создаем БАЗОВЫЕ фасады с текстурами, привязанными к одной из папок, например к папке с базовым именем "0", в которой размещены фасады ЛИДИНГО серый. Имена текстур такие же , как и в папках ФАГЕРЛАНД и ЭДЕЛЬ.

4. Создаем проект с базовыми фасадами. В проекте все фасады модели ЛИДИНОГО.
5. В окне "Библиотека"-"Материалы" переименовываем папку ФАГЕРЛАНД на "0".
6. Закрываем проект, открываем новый и тут же закрываем его без сохранения.
7. Открываем проект с базовыми фасадами. Все базовые модели сменились на модель ФАГЕРЛАНД без искажений. Аналогично меняем ЭДЕЛЬ Классика на "0" для смены модели ФАГЕРЛАНД на ЭДЕЛЬ.
Разумеется, что способ подходит только для работы на локальном компьютере. В сети Ваши действия по переименованию папок внутри библиотеки в процессе работы изменят результаты всех пользователей библиотеки. Как правило админ сервера ставит защиту на Библиотеки pro100, так что Вам не удасться воспользоваться даным приемом при работе в сети. Кроме того в Вашем проекте всегда будут отображаться те фасады, которые установлены в данный момент в библиотеке и привязаны к эелементам проекта. Это означает, что, сохранив проект с фасадами, например ЛИДИНГО, на следующий день Вы увидите их в проекте, как ФАГЕРЛАНД, напрмер, если вы или кто либо другой переименует папки позже, чем вы закрыли проект. Способ хорошо подходит для оперативной демонстрации клиенту одного проекта с разными моделями фасадов и пересчетом цен для него. Но для сохранения утвержденного клиентом проекта необходимо привязать нужные габариты фасадов из соответствующего каталога Материалов библиотеки вручную каждому фасаду.
